Full Bridge Resistant Strain Gauge with Solder Points

Full Bridge Resistant Strain Gauge with Solder Points

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Histereza: ± 0,05%

Zakres pomiaru: 0-1000 Mikroodkształcenia

Temperatura robocza: -20～＋80 ℃

Stosowanie: Czujnik ogniwa obciążnikowego

Materiał nośnika: Aldehyd fenolowy/poliimid/epoksyd

Funkcja: Mikro czujnik ciśnienia

Tworzywo: folia metalowa

skradać się: ±0,05% pełnej skali

Typ: Miernik naprężenia oporu

Drut ołowiany: 3-przewodowe, długość 1 m

Opór: 350 500 1000 omów

Praca: zwyczaj

Model: EB Series

Temperatura pracy: -20 ~ +80 ℃,

Dla materiału: Stal lub stop aluminium

Materiał podstawowy: Aldehyd fenolowy/polimid/epoksy

Podkreślić:

full bridge strain gauge with solder points

,

foil strain gauge with solder connections

,

resistant strain gauge full bridge type

Podstawowe informacje

Miejsce pochodzenia: CHINY

Nazwa handlowa: Top Sensor

Numer modelu: EB Series

Zapłata

Szczegóły pakowania: Pudełko kartonowe

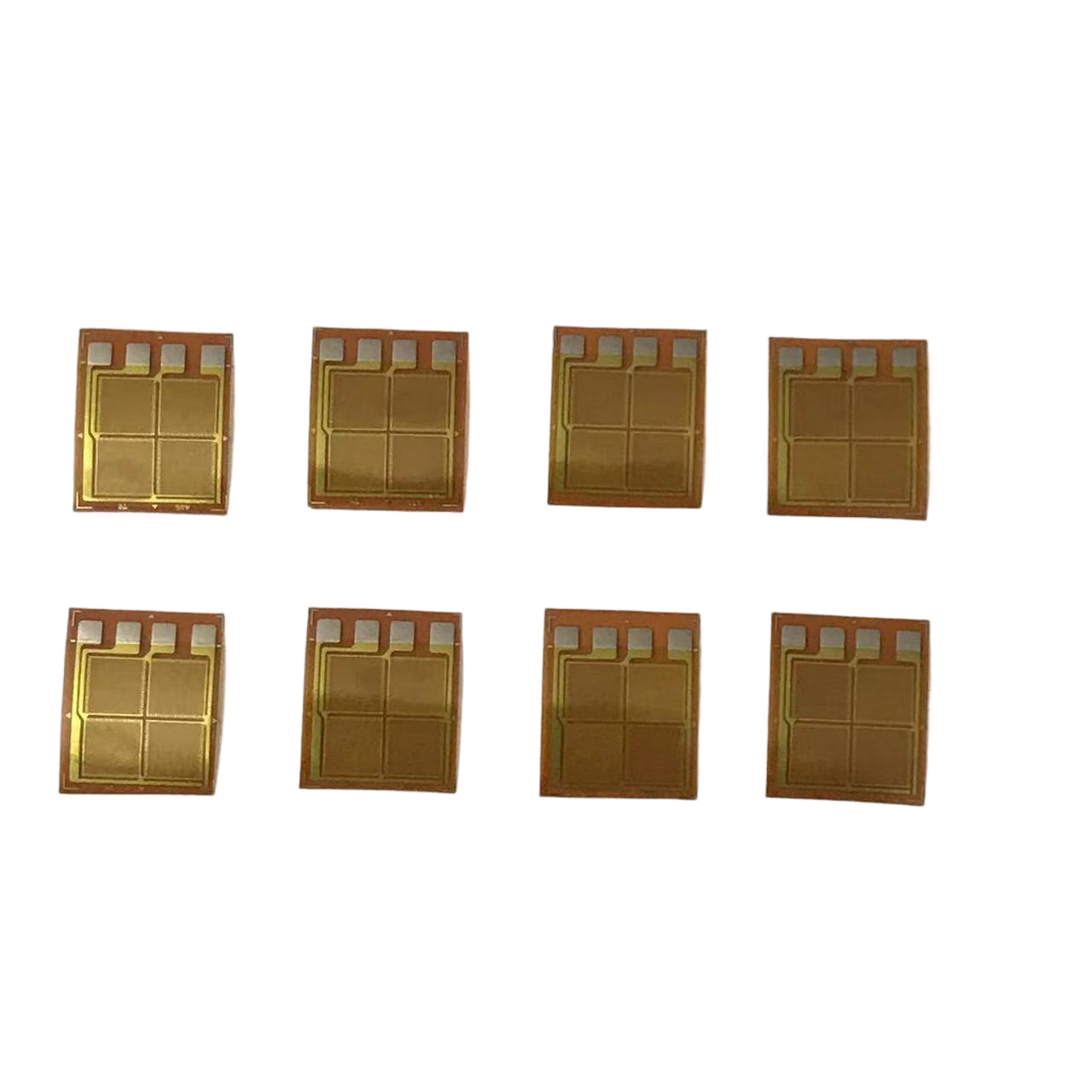

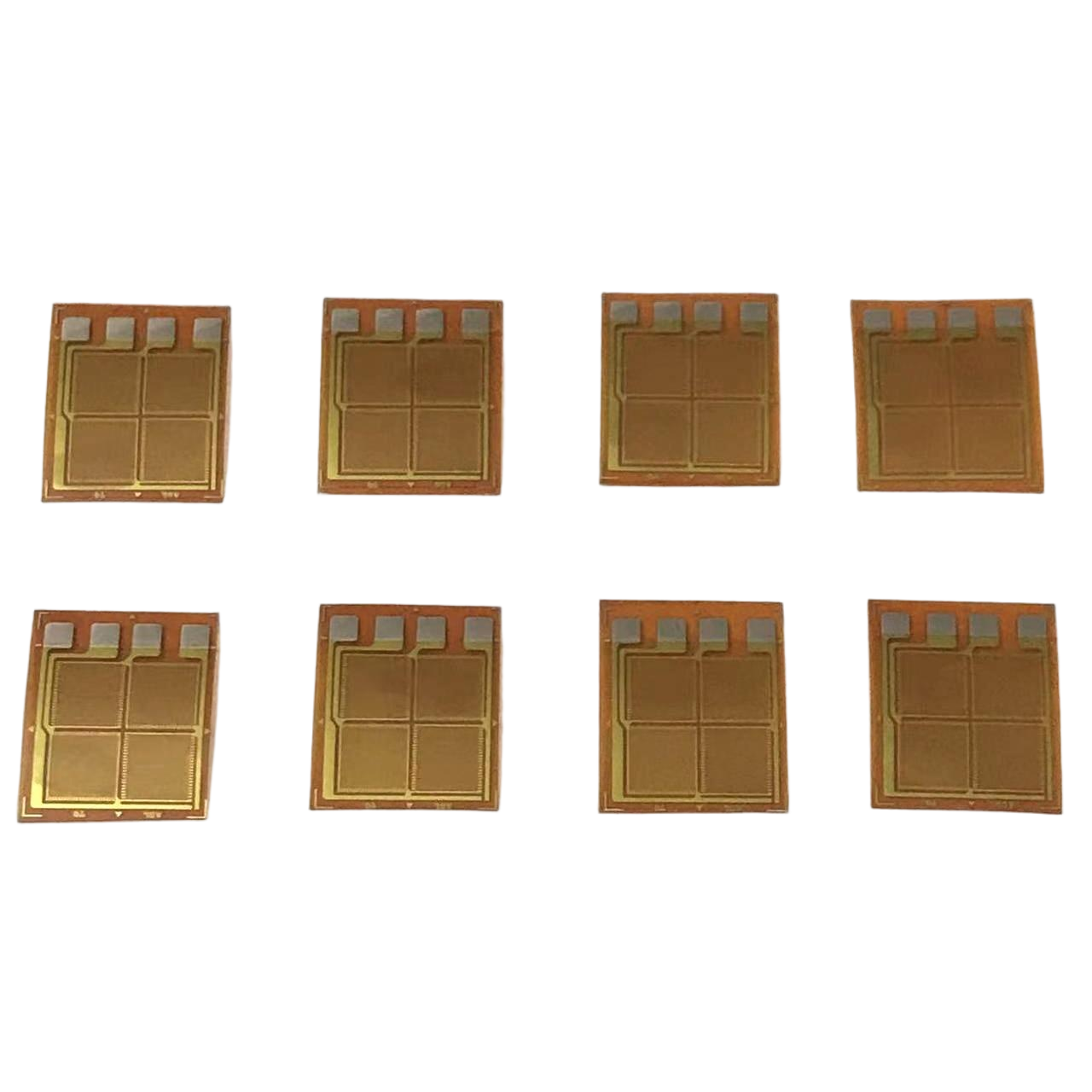

Galeria

Full Bridge Resistant Strain Gauge with Solder Points

opis produktu

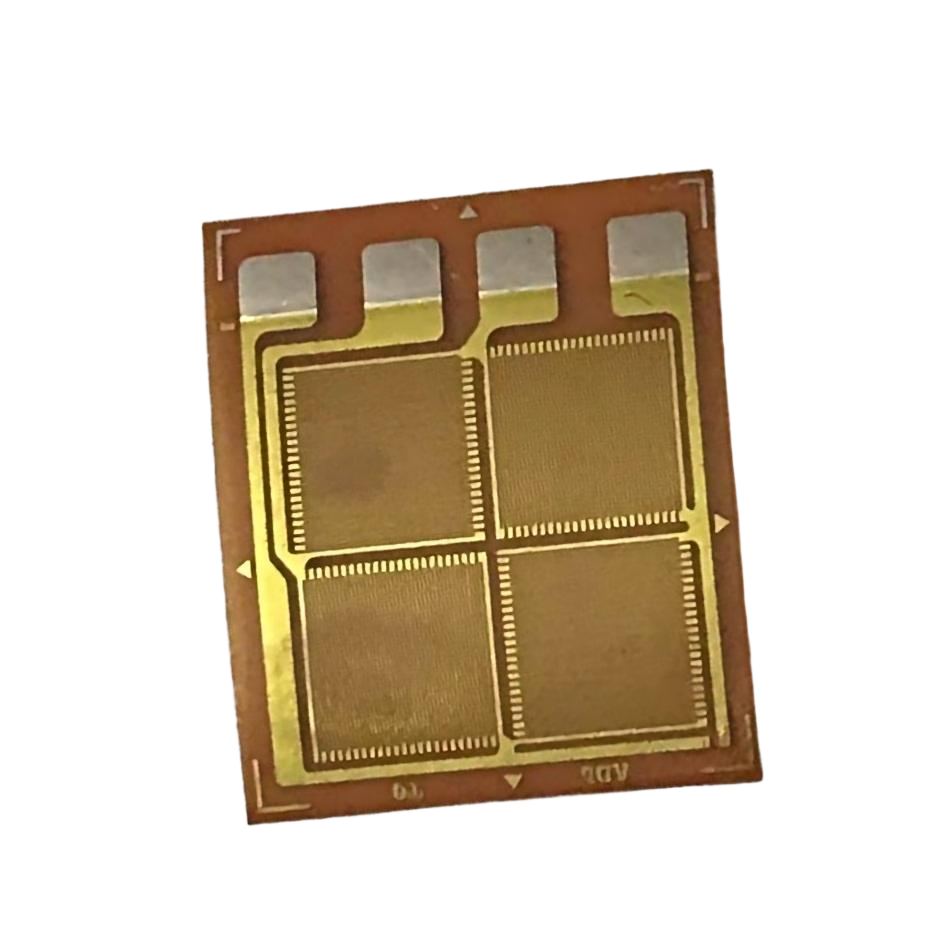

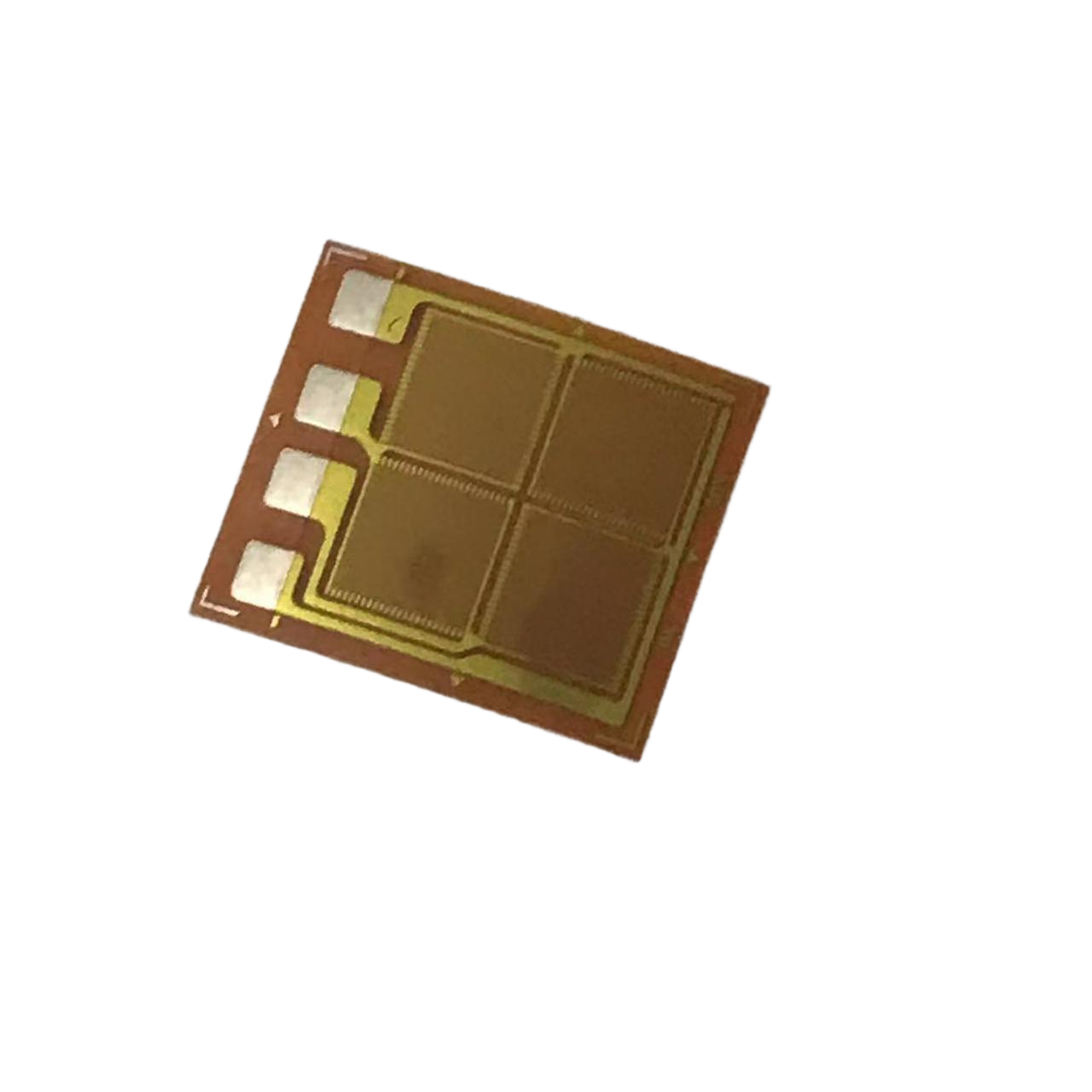

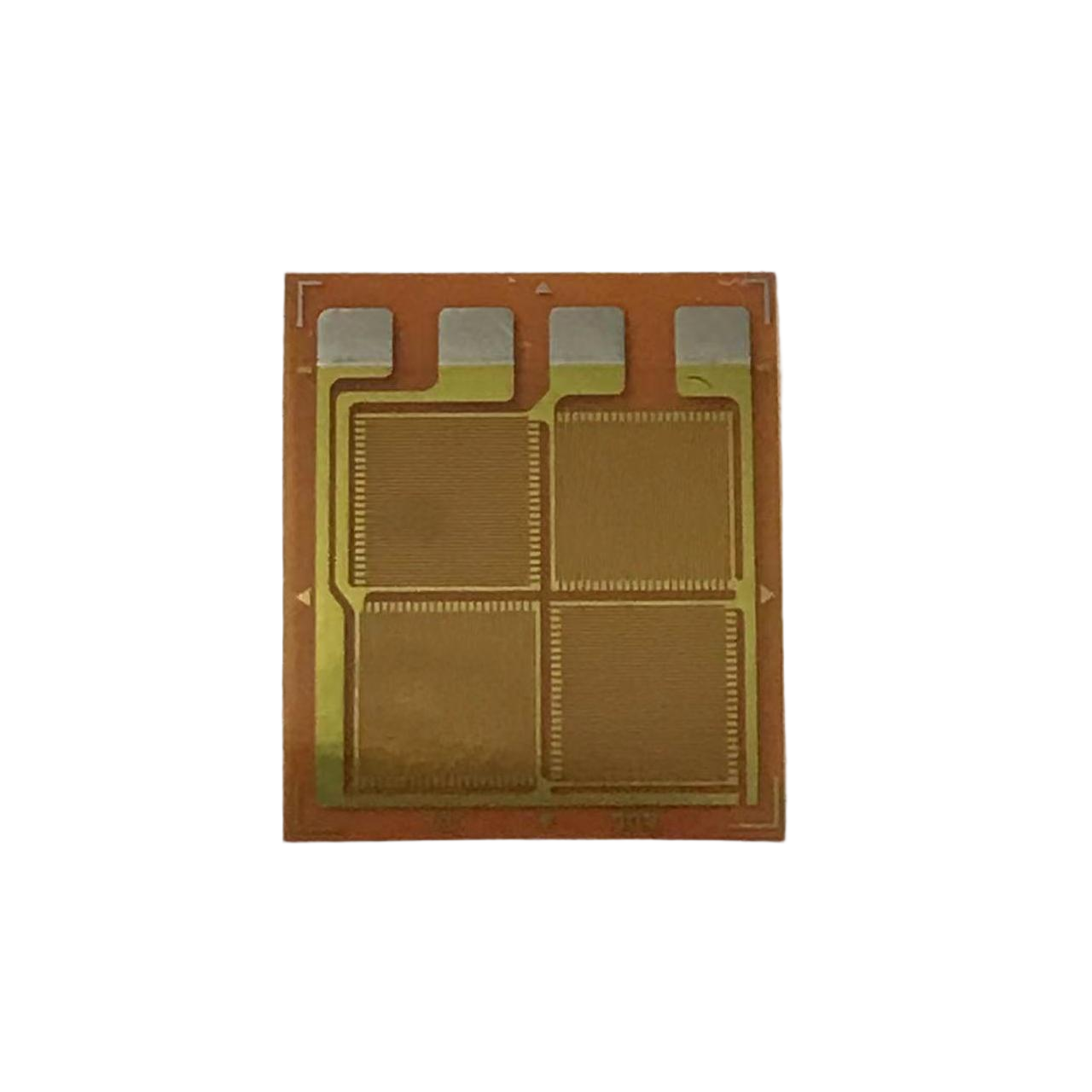

Full Bridge Resistant Strain Gauge with Solder Points

Model: EB-A series

Product Description:

A full-bridge strain gauge is a high-performance sensor configuration that uses four active strain gauges wired into a Wheatstone bridge circuit All four gauges are bonded to the test object, which maximizes measurement sensitivity and provides superior compensation for thermal effects and extraneous loads compared to quarter- and half-bridge setups.

Features:

Product Name: Foil Strain Gauge
Grid number: 4
Hysteresis: ±0.05% Full Scale
Material: Steel or Alloy Aluminum
Measurement Range: 0-1000 Microstrain
Service: Custom design on carrier size, grid dimension
Carrier Material: Imported Phenolic Aldehyde/Polyimide/Epoxy
Measuring Material: Foil(nickel copper alloy, Constantan or Karma)
Resistance: 350,500,1000 Ohm
Operational temperature －20～＋80℃, Temperature compensation range ＋10～＋80℃

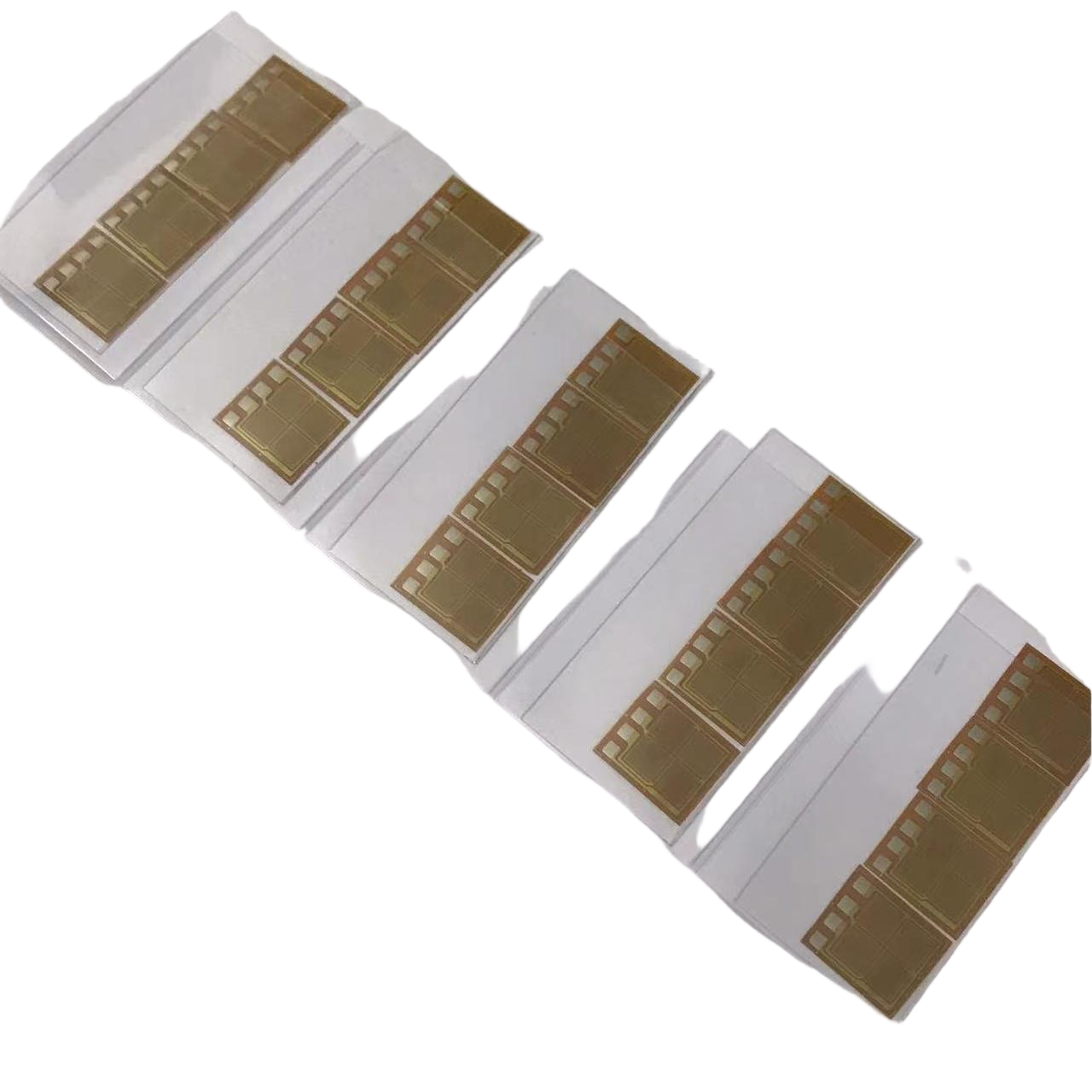

Each package 40 pcs, can be soldered copper wire, good performance
Three (3) to Five (5) solder points

Dimension:

Model	Measuring Grid Size (mm)	Carrier Size (mm)
BF350-3EB-A	2.25×2.65	9.2×7.7
ZF1000-3EB-A	2.25×2.65	9.2×7.7

Note: Other models and sizes are available according to customer request

Full Bridge Resistant Strain Gauge with Solder Points 0

Customization: carrier size, grid dimension, resistance
