Materiał: | Stal stopowa lub stal nierdzewna | Dokładność: | C3 |
---|---|---|---|
Ochrona wód: | IP68 | Długość kabla: | 3-10 metrów |
Podanie: | Skala platformy | Typ ogniwa obciążnikowego: | Pojedyncza komórka obciążeniowa belki ścinanej |
High Light: | Ogniwo obciążnikowe typu belka ścinana,ogniwo obciążnikowe typu belkowego,jednopunktowe ogniwo obciążnikowe 500 kg |
Udźwig pojedynczego ogniwa obciążnikowego 100kg 500kg 1000kg 2000kg 5000kg 10000kg

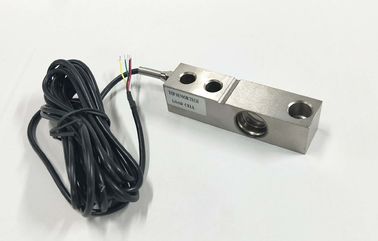

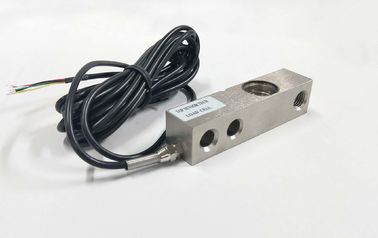

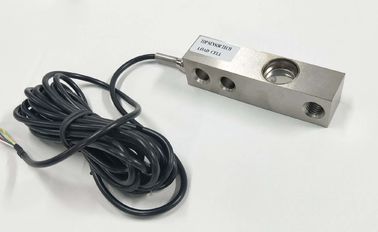

Pojedyncza komórka obciążeniowa belki ścinanej
Model:SD-03A
Pojemność:0.2-10t / 0.5-20Klb
Cechy:
Konstrukcja ze stali stopowej;Uszczelnienie spoiny IP67
Aplikacje:
Elektroniczne wagi platformowe, wagi samochodowe, wagi kolejowe itp
Wymiary:
Pojemność | L | L1 | L2 | L3 | L4 | D | b | m |
0,5~2(t) | 130 | 56,5 | 15,8 | 25,4 | 76,2 | 13,5 | 31,8 | M12X1.75 lub |
5~10(kB) 2,5~5(t) | 171,5 | 77,2 | 19,1 | 38,1 | 95,3 | 20 | 38,1 | M18X1,5 3/4-16UNF |
15,20(kb) 7,5,10(t) | 222,3 | 101,6 | 25,4 | 50,8 | 120,7 | 26,2 | 50,8 | M24x2 |
Precyzja: 0,02% FS | Rezystancja izolacji: ≥5000MΩ (100VDC) |
Znamionowa moc wyjściowa: 2 ± 0,003 mv/v lub 3 mv/v | Napięcie wzbudzenia: 9~12VDC |
Nieliniowość: 0,03%FS | Kompensowany zakres temp.: -10~+40℃ |
Histereza: 0,03%FS | Użyj zakresu temp.: -20 ~ + 55 ℃ |
Powtórz: 0,02% FS | Temp.efekt na zero: 0,03FS/10℃ |
Pełzanie: 0,02% FS/10 min | Wpływ temp. na rozpiętość: 0,02FS/10℃ |
Bilans zerowy: ± 1% FS | Bezpieczne przeciążenie: 120% |
Rezystancja wejściowa: 350±5Ω | Ostateczne przeciążenie: 150% |
Rezystancja wyjściowa: 350±3Ω | Obrona klasy: IP68 |
Długość kabla: 3 metry, 5 metrów lub na życzenie | |
Połączenie przewodowe |
